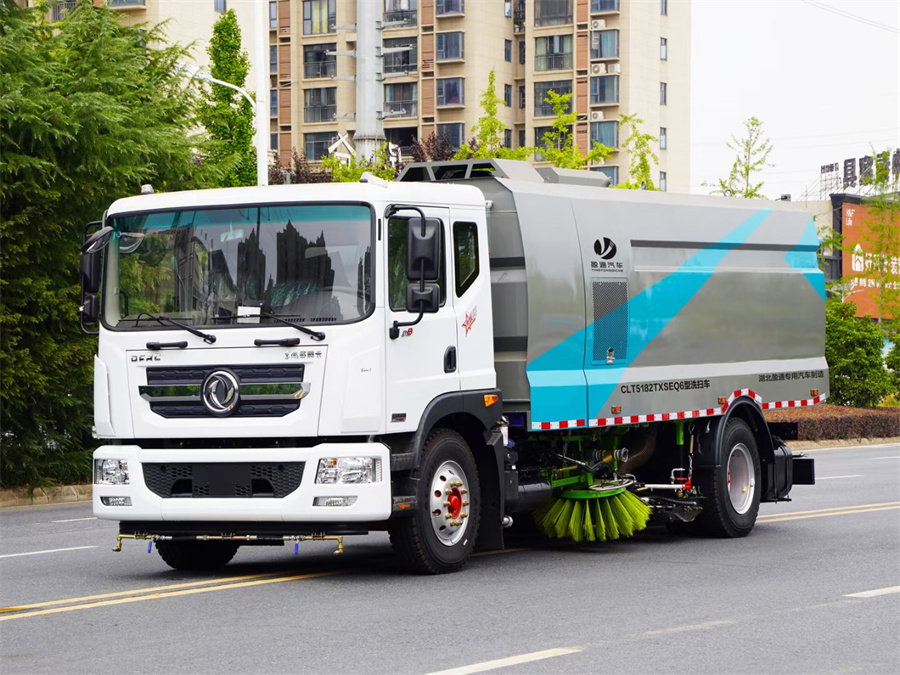

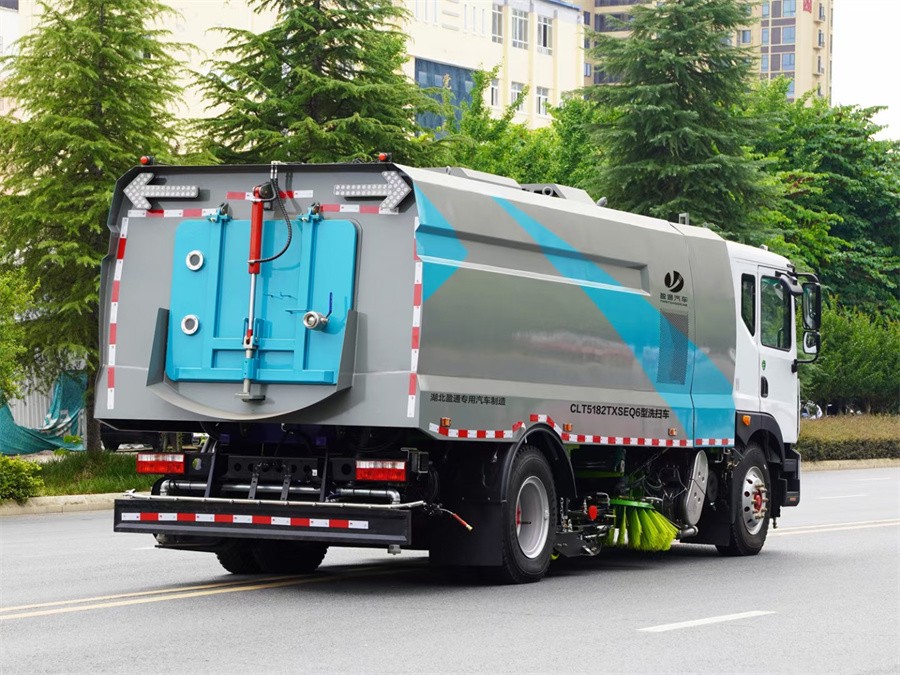

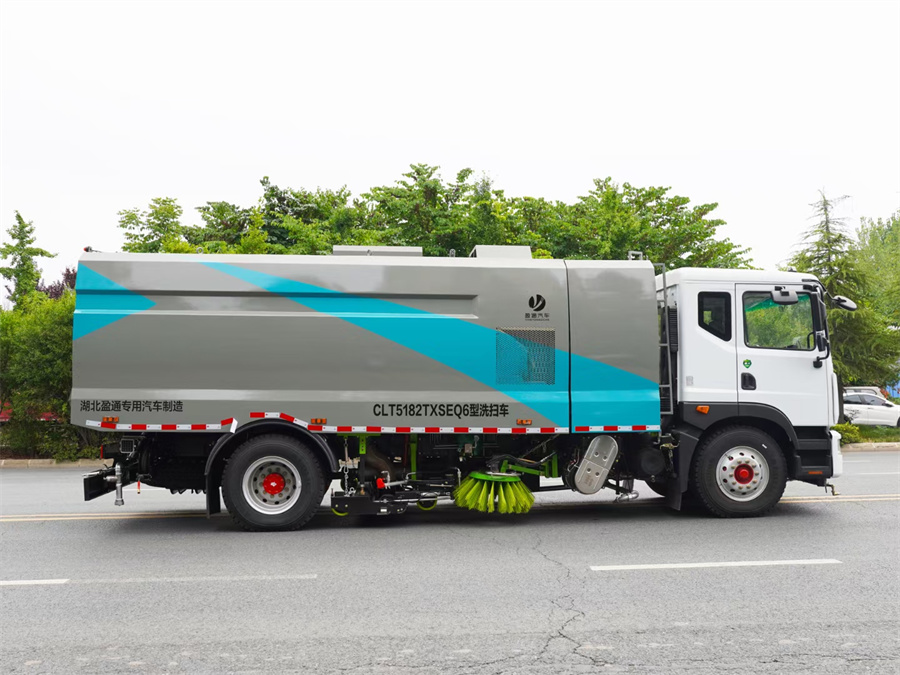

东风D9洗扫车-东风多利卡18吨洗扫车
洗扫车具有路面清洗，路面清扫路缘和路缘石立面洗刷、低压冲洗、喷雾 除尘等多功能。 有“全洗扫”、“左洗扫”、“右洗扫”、“全扫”、多种作 业模式可选择。选择“全洗扫”模式清洗 广场和路面，清晰效率高效果好，洗 净率达 95%以上。选择“左洗扫”或“右洗扫”模式清洗 路面和路缘。需要进 行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开 启% 节磨，进行喷雾除尘作业�？梢韵袢魉狄晃蛊彰娼械脱钩逑醋饕怠� 洗扫车适用于城市道路、高速公路、广场、机场、码头、隧道、桥梁、合 理墙壁、路缘和 路缘石立面的机械清洗、清扫、喷雾除尘等清洁作业。
底盘配置： 发动机康明斯 230 马力（六缸），法士特 8 档变速箱，5000mm轴距， 4.5T 前桥，9T 后桥 10.00 钢丝胎，轴距 4700，250 双层大梁，断气刹，空调， 电动 玻璃。
东风D9洗扫车-东风多利卡18吨洗扫车
2.上装配置： 1、东风天锦国六二类底盘，配备康明斯 230 马力等各种型号发动机。
2、副发动机采用康明斯 170 马力发动机。
3、离合器采用厦门南超自动离合器，减少风机启动和停止时对发动机的冲 击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低耗油 量和节省成本的优点。
4、风机采用大功率耐磨免维护离心风机，噪音小，效率高，风量大，使用寿命长。
5、高压水泵采用德国品孚，流量合适，压力大，清收果更佳。
6、低压水泵采用国产高功率水泵。
7、索诺天工、冈田精工、气动阀、气动阀门。
8、副发动机加装空气滤芯，机油滤芯，有效防止副发动机进灰尘，以免导 致发动机拉缸。
9、左右扫盘为单扫盘，减少了扫刷的数量和扫刷消耗量，能降低使用陈本。扫 刷上加装喷水装 置，用于喷雾降尘。左右立扫分开控制，可实现右扫和全扫 等不同的作业模式。
10、吸盘的吸口宽度为 2300MM,确保作业总宽度大于 3. 2 米， 4 个高度可 调的吸嘴轮，能方便调整 和火曬侦与路面间的合理间隙，从而达到更好 的吸污效果，是吸污效率更高。
11、吸盘内部装有高压喷水装置，能最大限度的冲洗路面。左右高压喷水 支架安装在吸盘上随吸盘升降，结构简单紧凑，保证喷水支架达到最佳 的冲洗效果。
12、扫盘摆线马达采用三洋马达，使用寿命长稳定可靠，故障率低
13、液压管路采用国内先进标准技术密封结构形式，抗震动性能好，密封 可靠性高，可实现无 泄漏的密封效果。
14、电磁阀采用海瑞普斯液压电磁阀，关键电控元件采用施耐德电器开关， 可靠性高，使用寿 命长。
15、加装手动应急泵，在副发动机停止的状态下也能举升垃圾箱便于维护 保养。
16、垃圾箱，采用304不锈钢制作，容积 7 方，厢体采用倾翻卸料。
17、清水箱，采用304不锈钢制作，容积 9 方。
18、非不锈钢件经防锈处理，经久耐用。
19、车辆尾部倒车影像
20、车辆尾部手动操作盒
21、车辆尾部后置喷雾杆
22、车辆自带 20米 高压洗车卷扬
23、车辆前身带前冲

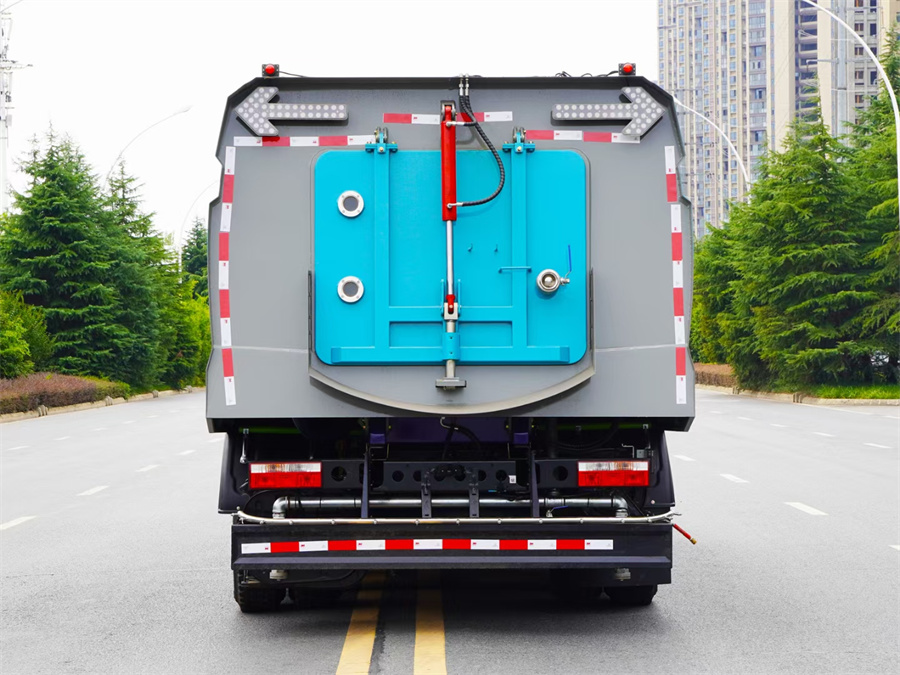

24、车辆厢体后部配备LED 箭头指示灯，保证行车作业安全
25、驾驶室配置PLC 控制盒。
三.产品主要技术参数 质量参数 整备质量 11900kg
最大总质量 18000 kg
尺寸参数 外形尺寸（长×宽×高） 8700×2550×3130 mm 后防护离地高度 400mm 高压清洗 清洗速度 3~20 Km/h 清洗宽度 3.5 m 清洗水压力 10 MPa 水泵流量 142 L/min 吸扫作业 清扫效率 ≥95% 最大吸入粒度 110 mm 吸扫宽度 3.5 m 最大清扫能力 70000 m³/h 碟形盘刷外伸尺寸 ≥400 mm 吸扫行驶速度 3-20 km/h 罐体 水罐额定容量 9 m³ 垃圾箱 垃圾箱额定容量 7 m³ 卸料门开启角度 ≥90°液压系统 型式 开式、电气控制 主要元件 齿轮泵、液压马达、液压缸、电磁阀 系统压力 16 MPa 液压油箱容量 60 L 油温 60 ˚C 电气系统 型式 DC24 V 电压 24 V 蓄电池 24 V （ 2 只 12 V 串联） 高压水系统 型式 柱塞泵 型号 德国 PT40 系统压力 10 MPa 转速 1150 r/min 水阀型式 气控高压球阀 水阀压力 7 MPa 喷嘴型式 高压洗涤型 水滤器 滤网式 洒水系统 主要部件 电动隔膜泵、水滤器、喷嘴等 低压水系统 型号 天亿 60/90 流量 60 m3/h 扬程 90 m 扫盘装置 型式 中置两个扫盘，液压马达驱动，转速可调， 可 独立控制，具有自动避让功能 扫盘直径 850 mm 扫盘速度 高： 110 中： 80 低： 50 扫盘角度 前倾： 4-6 度 外倾： 4-7 度 吸盘 型式 双吸口，液压控制，弹簧悬浮。 吸口直径 180 mm 吸盘宽度 2300 mm 侧喷杆 V 型喷杆，具有自动避让功能
产品特点
1.集扫路车和高压清洗车功能与一体，实现在一次作业中完成清扫、高压清洗 和垃圾、污水的 收集。所有功能（全洗扫、全清洗、全扫、左洗扫、右洗扫、 左扫、右扫、左洗、右洗等）可 单独控制，也可联动控制。
2.车辆配有冷暖空调，液压方向助力，右影像、倒车影像，工作音乐喇叭。
3. 设置电、气联合控制的发动机启停离合分离装置，避免发动机带载启动
4. 采用“中置两扫盘+中置宽吸嘴+左右双吸口，吸嘴内置高压喷杆的工作装 置”布置型式，
5. 采用 CAN 总线控制，液晶屏显示，驾驶室内一键式操作智能化电控系统。
6. 车辆右后方安装手动控制装置，可在车外控制车辆实现干扫、吸扫、洗扫、 卸料等功能
7. 整车箱体外形采用瓦楞形结构外观，独家两段式设计，淘汰竞品三段式累赘 样式，箱体材质： 304 级不锈钢，箱体壁厚：4mm。独立水箱与垃圾箱成整体 流线型，箱体受力均匀，结构性能强， 美观。
8.清水箱内设有低水位传感报警系统，无水时自动报警，防止水泵缺水损坏。 污水箱中设有高 水位传感报警系统，污水箱满时自动报警，并自动停止工作
9.污水箱采取倾斜底板设计，倾翻采用两根液压油缸控制，提高污水箱的卸料 稳定性和安全性。 设置防溢流报警装置，具有垃圾箱自动清洗功能。倾翻污水 箱时有安全报警功能。
10.车辆后部污水箱安装卸料口，可连接卸料管直接卸料，无须倾翻污水箱。
11. 具有防污水箱后门开启前倾翻卸料、防保护撑杆未放下收回已倾翻的污 水箱的安全锁定装置。
12.电气元器件采用国内外知名品牌，整车线束采用防水插接头，提高整车电器 可靠性。
13.液压元器件采用国内外知名品牌，保证液压系统的可靠性。液压控制系统采 用性能优越的液 压阀，各系统控制灵活可靠，各液压管件均采用无焊接点、无 缝一体铸造的卡套式管件。液压 管路接头全部由管端成型机成型，杜绝因焊接 接头而造成的渗漏。
14. 液压系统中装置有纳米级别的高、底压过滤器，保证液压油清洁，避免 了液压阀的卡滞现象。
15.具有针对路沿清扫技术的特制扫盘和扫刷，左右扫刷可单独控制，也可联动 控制。实现对道 路路面、路缘和路缘石立面的刷洗。扫盘马达转速无极调 节，上部安装环状喷雾装置，可有效 抑制扬尘产生，扫盘直径≥800mm。
16.清扫机构能够根据扫毛磨损及路面状况自行调节扫盘与地面高度，扫盘具备 遇障碍自动避让 及自动复位功能。
17. V 形高压水喷嘴角度，高压喷嘴数量≧22 个,喷水压力≥14mpa,喷嘴离地间 距恒定，采用间 断喷水方式，水流冲击力大，能高效汇集污水，并具有防撞和 自动复位功能。
18.左右高压侧喷杆端部安装高压喷雾装置，有效对路沿进行清洗。
19.车辆后部安装高压喷雾系统，喷嘴数量≧19 个。
20.高压水路系统安装有三级过载�；ぷ爸�，保证工作时高压水路压力平稳21.装有低压水系统，驾驶室操作，气缸控制，可以实现前喷、对冲、后洒功能。 22.具有手持喷枪并带自动卷绕冲洗卷盘，卷盘伸缩为自动旋转，无需人工进行 手摇。23.高低压水路均安装防冻吹水装置接口。
东风多利卡18吨洗扫车整车技术参数 | |||
产品商标 | 纵昂牌 | 公告批次 | 388（扩展） |
产品名称 | 洗扫车 | 产品型号 | CLT5182TXSEQ6 |
总质量(Kg) | 18000 | 罐体容积(m3) |
|
额定载质量(Kg) | 6070,6005,6470,6405 | 外形尺寸(mm) | 8630,8300,9860,9530,8810,10040×2550×3130 |
整备质量(Kg) | 11800,11400 | 货厢尺寸(mm) | |
额定载客(人) |
| 准拖挂车总质量(Kg) |
|
驾驶室准乘人数(人) | 2,3 | 鞍座最大载质量(Kg) | |
接近角/离去角(°) | 17/13,19/13 | 前悬/后悬(mm) | 1260/2370,1260/2540,1260/2340,1450/2360, |
轴荷(Kg) | 6500/11500 | 最高车速(Km/h) | 105,89 |
备注 | 东风多利卡18吨洗扫车该车主要用于清扫、清洗路面垃圾污物;主要装置为箱体及清扫装置;随底盘选装驾驶室;ABS系统生产厂家,型号:焦作博瑞克控制技术有限公司,J ABS;襄阳东风隆诚机械有限责任公司,ABS/ASR-24V-4S/4M.侧防护为专用装置代替,后防护材料为:Q235碳钢,连接方式为:螺栓连接,后部防护截面尺寸(mm):230×60,后部防护离地高度(mm):400.采用5000mm,4500mm轴距.整车长/轴距/前悬/后悬对应关系(mm):8630/5000/1260//2370(2360),8300/4500(4700)/1260/2540(2340),8810/5000/1450(1420)/2360(2390),8810/4500/1450(1420)/2860(2890).选装限速装置,限速89.选装前面清洗架装置时,整车长度为9860mm,9530mm,10040mm,前伸为1230mm. | ||
东风多利卡18吨洗扫车底盘技术参数 | |||
底盘型号 | EQ1185LJ9CDE | 底盘名称 | 载货汽车底盘 |
商标名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
轴数 | 2 | 轮胎数 | 6 |
轴距 (mm) | 3600,3950,4500,4700,5000,5300,5600 | ||
轮胎规格 | 295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR | ||
钢板弹簧片数 | 8/10+7,8/-,7/7+3,6/7+3 | 前轮距(mm) | 1862,1933,1949,1904,1960 |
燃料种类 | 柴油 | 后轮距(mm) | 1806,1865 |
排放依据标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
CY4SK761 YCS04200-68 D4.5NS6B220 B6.2NS6B210 B6.2NS6B230 D4.0NS6B195 D45TCIF1 B6.2NS6B260 D4.5NS6B240 | 东风朝阳朝柴动力有限公司 广西玉柴机器股份有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 昆明云内动力股份有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 | 4087 4156 4500 6200 6200 4000 4461 6200 4500 | 145 147 162 154 169 143 162 191 176 |
