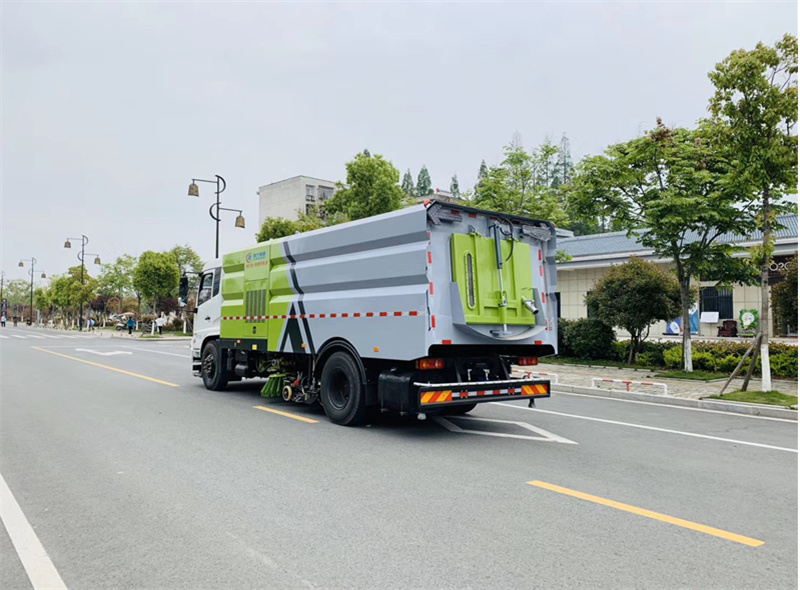

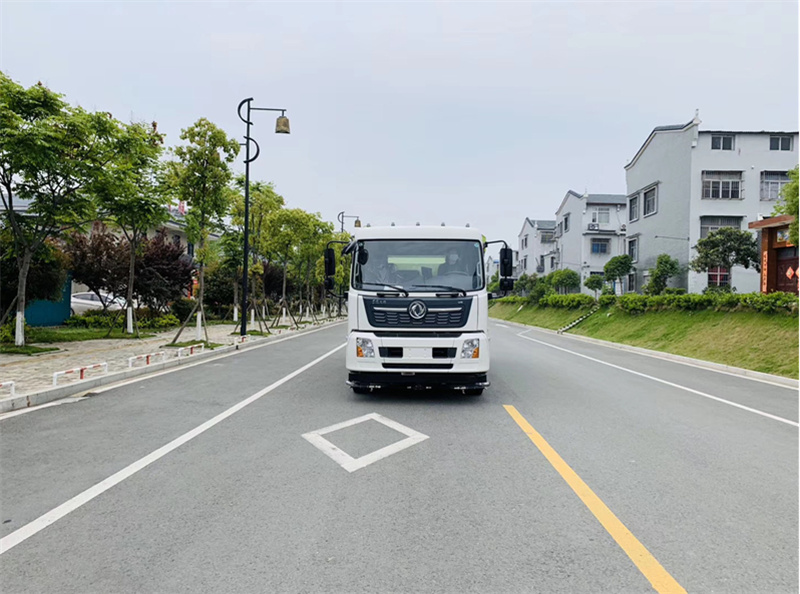

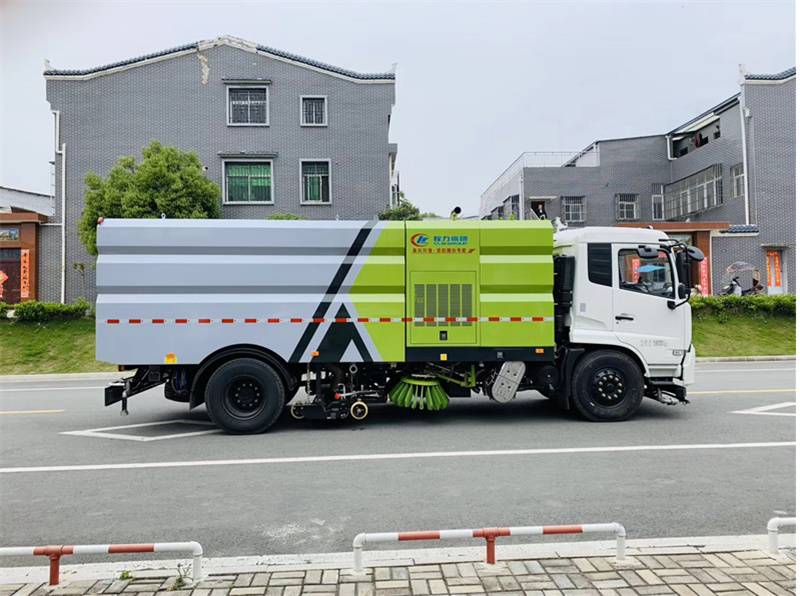

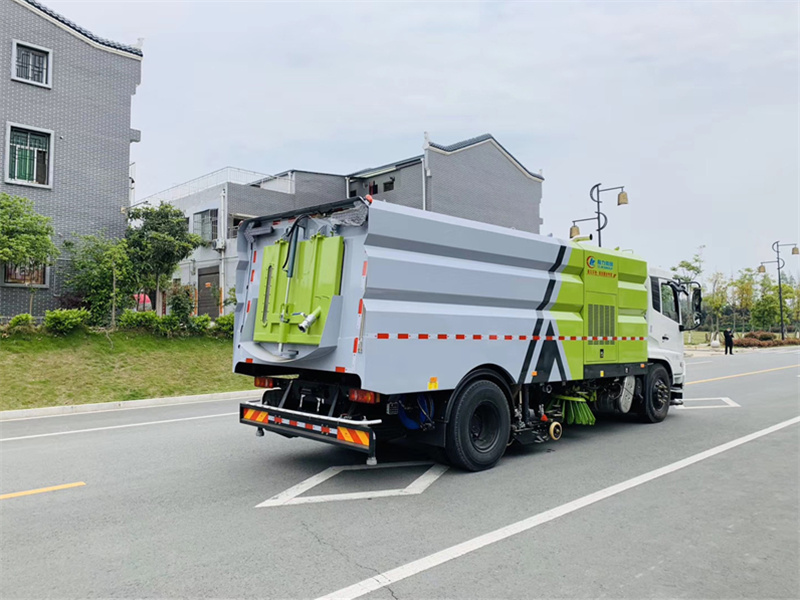

东风天洗锦扫车图片

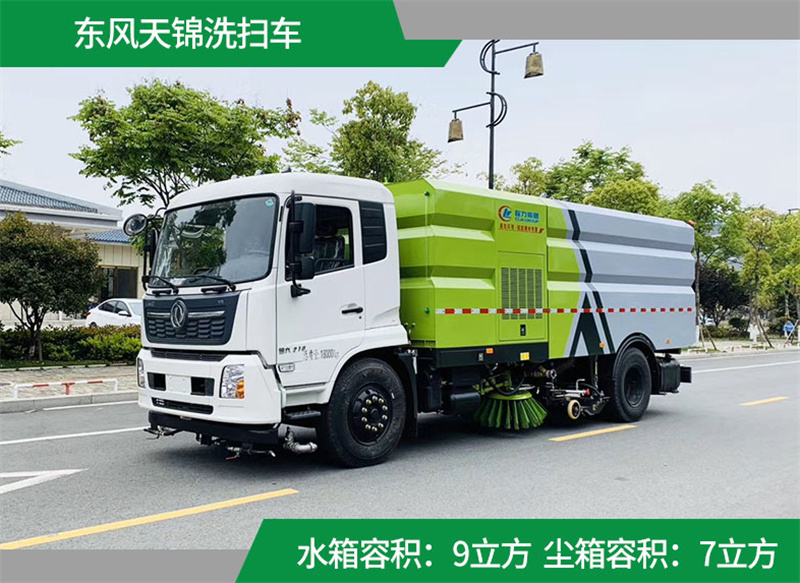

东风天洗锦洗扫车，5000轴距，康明斯210/230马力，副发170马力，9水/7尘，维免护心离式风机，锈不钢水箱/垃圾箱，更有万向高沿压路清洗，水箱防溢，水低位报警，箱大自洁，20米冲卷洗盘超等高配置

东风天锦洗扫车概述（5000轴距）

Ø 洗扫车采用东风天锦DFH1180EX8型国六二类汽车底盘改装，加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。

Ø 副发动机驱动风机和高压水泵，副发动采用东风康明斯六缸170马力柴油发动机。风机用8.0高压离心风机,效率高、风量大，最高风量达23500m3/h。高压水泵采用国际知名GTM型柱塞泵，流量合适，压力高，允许最高压力达10MPa。

Ø 清水箱充分利用了车载空间，容积大，容积达9m3。垃圾箱采用单层304不锈钢结构，倾翻卸料，带高压自洁装置。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。

Ø 左右立扫为单扫盘，减少了扫刷数量和扫刷消耗量，能降低使用成本。左右立扫分开控制，可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm，确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮，能多方面调整和保证吸嘴与路面间的合理间隙。吸嘴内置高压喷水杆，尽可能多的将高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能最大限度减少高压水气流冲起污物产生的二次污染。

Ø 左右喷水杆安装在吸盘上，随吸盘升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到最佳清洗效果�？攀揭貉瓜低城笥伊⑸ㄉ怠⒆笥疑ㄅ绦�、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。

Ø 底盘变速箱侧取力器驱动低压水泵，实现洒水车的低压冲洗功能，一键式作业起动和�；僮�。

Ø CLW5180TXSD6型洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”等多种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业�？梢韵袢魉狄谎月访娼械脱钩逑醋饕�。

Ø CLW5180TXSD6型洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙壁、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。

东风天锦洗扫车参数

项目			主要性能参数
车型			东风天锦
整车型号			CLW5180TXSD6洗扫车
底盘型号、类别、生产企业			DFH1180EX8二类东风汽车股份有限公司
排放标准			GB3847-2005,GB17691-2018国Ⅵ
发动机	主机	底盘发动机型号及生产企业	B6.2NS6B210 康明斯发动机有限公司
		功率(kw)	154
		马力(ps)	210
		排量(ml)	6200
	副机	清扫发动机型号及生产企业	B170 康明斯170马力增压副发动机
		功率(kw)	125
		马力(ps)	170
		排量(ml)	5900
	燃油种类		0号轻柴油(与底盘共用柴油箱)
车辆基本参数	外形尺寸(长X宽X高)mm		★ 855024803130
	轴距(mm)		5000
	轮胎		275/80R22.5 18PR
	轮胎数量		7(含1备胎)
	轮距	前轮(mm)	1876
		后轮(mm)	1820
	额定乘员		3人
	前悬/后悬(mm)		1430/2220
	接近角		17°
	离去角		25°
	离地高度(mm)		320
	额定载质量(kg)		5410
	整备质量(kg)		12460
	最大总质量(kg)		18000

专用性能参数	垃圾箱容积( m3)			7（不锈钢材质）
	清水箱容积( m3)			9（不锈钢材质）
	清扫宽度(mm)			2800-3200
	清扫作业速度(km/h)			3-15
	保洁作业速度(km/h)			15-20
	最大清扫能力(m2/h)			48000
	抽吸能力	密度(g/cm3)		2.0
		质量(kg)		1.5
		抽吸粒度(mm)		≥100
	垃圾厢倾卸角			≥45°
	清扫效率			≥96%
	作业噪声(db)			< 88 符合GB7258规定
行驶性能参数	驱动型式			4×2后轴驱动
	悬架型式			钢板弹簧
	钢板弹簧片数(前/后)			8/10+7
	制动型式			双回路气压制动、鼓式
	制动距离(满载30km/h)			≤10m
	最高车速(km/h)			99
	最小转弯半径(m)			8
	最大爬坡度			≥30％
	离合器系统			单片干式膜片弹簧离合器，液压操纵
	变速器系统			机械式5档变速器，带同步器，手动
	发动机耗油量			行驶(L/100km)	作业(L/h)	作业(L/10000m2)
				≤14	≤8	≤5
降尘系统	喷水形式			低压雾状
	主要元件组成			进口高压泵、水过滤器、管路、不锈钢喷架、高压喷嘴等
	高压水泵			GTM
	安装位置		清扫降尘	左右前扫盘
			吸尘降尘	吸盘吸风口内
	控制型式			电子控制，一键操作

液压系统	型式		开放式，电动控制集中操纵
	主要元件		齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵等
	摆线马达		三洋马达
	齿轮油泵		长源机械
	液压油缸		海普瑞斯
	液压缸密封件		鼎基
	液压油管		天河
	电磁阀组		海普瑞斯
	防震压力表		IMT
	回油过滤器		索菲玛
	系统溢流压力	Mpa	10-12
	液压油箱容积	L	≥60
电器系统	系统组成		由底盘车电路和副发动机电气部分及专用工作装置操作控制电路组成。
	底盘车系统电压(V)		24
	工作装置系统电压(V)		12
	电控箱面板组成		副机转速表、副机水温表、机油温度报警装置、各种操作控制开关
	控制开关		上海施耐德
	可编程序逻辑控制器		百兆富
	断路器		海格
	蓄电池型号		12V-70A.H (2只并联)
风机系统	型式		专用高压离心风机
	品牌		长沙联悦
	额定工作转速	r/min	2700
	传动型式		副发动机、离合器、带齿耐高温A带传动(4根)
	风机皮带		浙江三力士
	自动离合器		离心式，进口材质
	风量(m3/h)		5000 ~ 7800

清扫系统	型式		在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。
	主要元件组成		扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等
	扫刷撑开直径	mm	φ800-900
	扫盘马达转速	r/min	140
	扫盘数量		2
	单个扫盘配刷数量		22
	扫盘倾角调整	前扫盘	前倾5°~15° 外倾5°~10°
		后扫盘	前倾5°~10° 内倾5°~10°
吸嘴装置	型式		吸嘴悬挂在底盘车后轮之间，由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸控制双吸口宽吸嘴，内置带高压喷嘴的长排喷杆（喷嘴数量8），吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧浮动悬挂。
	吸管直径	mm	φ180
	吸管品牌		NORRES
	行走轮轴承		SKF
	行走轮耐磨外圈		Stellana
	工作状态吸嘴边刚性部份离地间隙(mm)		5～8
	吸嘴吸管风速(m/s)		50～65
	吸嘴负压(mmH2O)		380
其它配置	报警系统		倒车语音报警系统
	副操作系统		尾部带电控操作系统，控制大厢升降及后门开关，避免用户在驾驶室内操作因观察不到后方情况发生安全事故。
	手动泵应急举升系统		如遇副发动机故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。

公告参数

【整车技术参数】
产品商标	程力威牌	公告批次	326
产品名称	洗扫车	产品型号	CLW5180TXSD6
总质量(Kg)	18000	罐体容积(m3)
额定载质量(Kg)	6870,6805,5410,5345	外形尺寸(mm)	9350,8850,8550,8250,8050,7750,7500,7350×2480×3130
整备质量(Kg)	11000,12460	货厢尺寸(mm)	××
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	2,3	鞍座最大载质量(Kg)
接近角/离去角(°)	17/12	前悬/后悬(mm)	1400/2150,1430/2120
轴荷(Kg)	6500/11500	最高车速(Km/h)	89
备注	此车为道路洗扫专用车辆,专用装置为扫刷.防护材料:Q235A碳钢,连接方式:左右侧面防护为扫刷, 离地高为(mm):200,后下部防护与车架采用焊接连接,后下部防护尺寸:50×240(mm),离地面高度360mm. 随底盘选装驾驶室.ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司, 4460046450/威伯科汽车控制系统(中国)有限公司. 此整车长/前悬/轴距/后悬对应关系为(mm);9
